公司簡介 (Company Profile)

本公司專注於鎢(Tungsten)、鉬(Molybdenum)、鉭(Tantalum)等難熔金屬材料之精密加工與零組件製造,多年來深耕半導體、真空設備、光電產業及高溫製程應用領域。憑藉豐富的材料特性經驗與精密加工技術,提供客戶高品質、高可靠度之客製化解決方案,協助產業因應嚴苛製程環境與高規格品質需求。

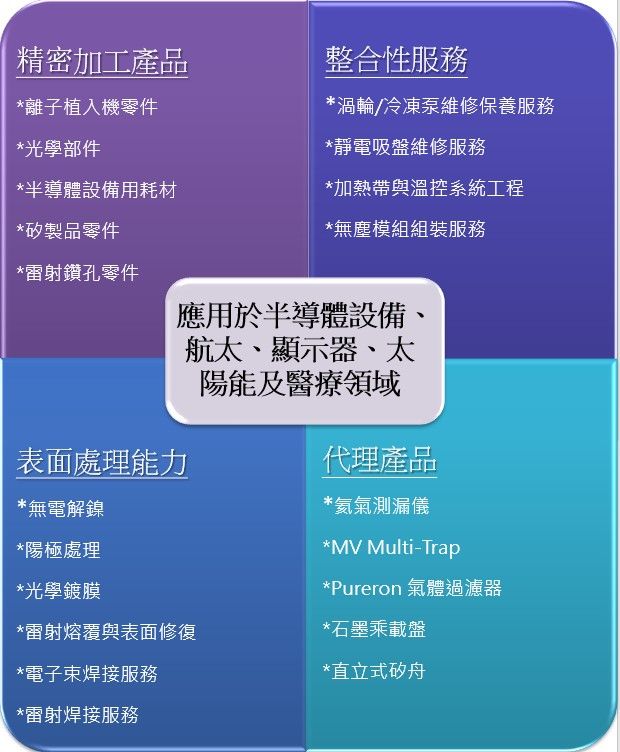

主要服務項目 (Major Services)

    • 高純度難熔金屬與特殊材料關鍵零組件製造
      專注於高純度(>99.95%)鎢(W)、鉬(Mo)、鉭(Ta),以及石墨(Graphite)、矽(Si)、鈦合金及特殊金屬合金之精密零組件加工製造。
    • 前瞻半導體與高階應用精密加工
      深耕先進半導體製程設備(涵蓋2nm、3nm等先進製程關鍵設備),並拓展至航太工業、醫療器材及高階光電產業之高精度零件製造。
    • 先進半導體耗材與次模組開發
      具備氣體分配器(Shower Head)、製程設備氣體管路(Gas Pipe)、光學濾光片(Optical Filter)、光學反射器(Optical Reflector)、製程控制環(Edge Ring)等關鍵耗材與次系統模組開發能力。
    • 設備整合型服務

      機械設計

      採用 Creo Parametric 進行機構建模與零組件配置,並以 Creo Simulation 執行初步受力分析、運動模擬與結構強度驗證,確保機構設計符合自動化設備之動態與耐久性需求。

      電控設計

      使用 CAD 平台進行電力系統規劃、I/O 配置、控制迴路設計與硬體架構佈局,確保自動化設備具備穩定的電控運轉與安全保護機制。

      設備組裝

      由專業工程團隊依據設計規格執行配線、模組組裝與現場整合施工,並提供完整操作訓練與技術文件,確保設備能在客戶端順利導入與運行。

      設備測試

      針對完成之設備進行功能驗證、動態測試、製程參數校正與長時間穩定性測試,並出具系統測試報告,同時提供製程優化與參數調校服務。

      服務團隊

      由專職技術團隊負責自動化系統之組裝、維護與售後技術支援,確保設備於指定時程內獲得快速回應與維修服務,維持產線稼動率與製程穩定性。

    • 半導體設備相關代理
      • 代理EFEM半導體設備之「前端物流系統」, 主司半導體晶圓搬運與管理
      • 免施工/無須建置無塵室之開放式潔淨系統之經銷
      • 鎳基高耐蝕合金之管路、閥件與反應腔等關鍵部件開發
      • EPI Lamp 系列燈源之性能優化研製
    • CAD/CAM 數位工程與設計最佳化
      我們由專業工程團隊依據客戶需求進行 3D CAD 建模、GD&T 工程標註、CAE 電腦輔助工程分析與 DFM 可製造性評估,並透過加工與量測路徑模擬,優化設計與製程,串聯產品設計→製程規劃及分析→試量產精密製造→品質驗證流程一條龍式的數位化流程,協助客戶提升產品開發效率、縮短新產品導入(NPI)與首件開發(First Article)週期,同時提升製程穩定性與產品品質,提供高效率、高精度的產品和服務。
    • 一站式垂直整合與無塵清洗及包裝服務
      整合精密加工、特殊表面處理、電解拋光、鈍化、陽極、無電解鎳、高純水超音波水洗及酸洗,至半導體等級 Class 1,000 級無塵室組裝與真空包裝,提供完整一條龍服務。

核心加工能力 (Core Capabilities)

加工與成型技術

3~5 軸 CNC 精密銑削/車銑削 微米級鑽孔 模壓/黏合 精密平面與無芯研磨 放電加工(EDM)/線切割 治具與模具開發

焊接與特殊製程

電子束焊接(EBW) 精密硬焊(Brazing) 自動化軌道焊接(Orbital Welding) 真空熱處理 AWS 焊接規範

表面處理與鍍膜

陽極處理與電解拋光(EP) 無電解鎳 抗腐蝕鍍膜 光學鍍膜 鍍層客製設計開發

檢測與潔淨管制

三次元座標量測(CMM) 氦氣洩漏測試(Helium Leak Test)/RT 檢測 Class 1,000 無塵室組裝 無塵清洗/雷射清洗 CAD/CAM 數位模擬驗證

競爭優勢 (Competitive Advantages)

01

深耕高階加工的規模與技術實力

擁有 300 台以上高階 3~5 軸 CNC 及頂級檢測設備,累積數十年難熔金屬 (鎢、鉬、鉭)與硬脆材料加工經驗,提供從單件開發到量產的一條龍客製化服務。

02

極致公差與全方位數據化品質檢測

具備高階幾何公差控制能力,平面度/平行度可達 0.01mm, 表面粗糙度可達 Ra < 0.1μm。 配備 CMM 三次元測量機與氦氣洩漏儀, 確保極致品質。

03

國際級管理體系與半導體 OEM 原廠認證

不僅榮獲全球前五大半導體設備原廠(OEM)長期認證供應商, 更通過 AS9100(航太工業)、 ISO 13485(醫療器材) 等 7 大國際品質管理體系認證。

04

嚴苛的半導體級 Class 1,000 無塵室潔淨管控

廠內建有半導體等級 Class 1,000 級無塵室,零件經過脫脂、酸洗、 純水超音波洗淨與高溫烘烤後, 直接於無塵室內進行組裝與真空包裝, 全面滿足嚴苛的微污染控制標準。

05

數位化快速回應與全球在地化支援

導入 CAD/CAM 數位加工模擬, 有效降低切削成本並加速 NPI 首件試作; 總部位於台灣新竹, 並於台灣、中國、日本(熊本) 設有製造中心與服務據點, 提供強大的供應鏈韌性與在地即時支援。
